Soporte de Instalaciones ITTE

Ref. Dimensiones
109-1 358 x 180 x 1 mm.
108-1 558 x 180 x 1 mm.
109 358 x 180 x 1,5 mm.
108 558 x 180 x 1,5 mm.

Referencia: 108 / 109


USOS RECOMENDADOS
· Como elemento para anclaje de estructuras pesadas (armarios de cocina, radiadores, televisores, cuadros…).
· Reducir vibraciones y ruidos de las instalaciones.

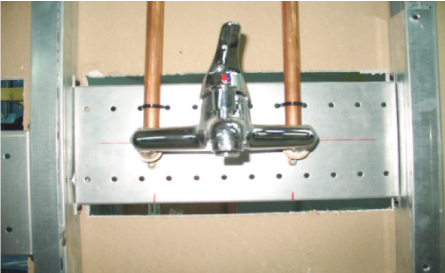

· Soporte de las instalaciones, tanto interiores como exteriores en tabiques y trasdosados de placa y yeso.

Beneficios de instalación

Industrias ITTE | Rehabilitación | Soporte
Industrias ITTE | Rehabilitación | Soporte
  • Valido para todo tipo de montantes. (48, 71, 90 mm.).
  • Solución económica y resistente.
  • Permite colocar cargas pesadas en los tabiques de placa yeso laminado.
  • Preparado para modulacion de perfilería de 400 y 600 mm.
  • Soporte resistente a la humedad, imputrescible.
  • Fácil anclaje de todo tipo de instalaciones.
  • Versatilidad en la instalación.
  • Instalación por las dos caras y posición regulable.
  • Protección frente al ruido. Cumple el CTE – DB HR.
  • Montaje rápido y máximo rendimiento.
  • Soporta cargas hasta 40 Kg. y 90 Kg.

Soporte Técnico

industrias-itte-eibar-iconos-productos

DOCUMENTACION DE APOYO:

  • Ficha técnica Soporte de instalaciones ITTE.
  • Solicitar cálculo de cargas.

industrias-itte-eibar-iconos-productos2

CONSEJOS DE COLOCACIÓN:

  • Replantear el punto de la instalación o aparato.
  • Cortar 30 cm. de perfil canal de suelo.
  • Atornillar el soporte de cargas a dicho perfil canal.
  • Situar el soporte entre los perfiles verticales.
  • Atornillar el soporte a la perfilería vertical.
  • Atornillar con los propios tornillos roscachapas, punzonadora o remaches.

industrias-itte-eibar-iconos-productos3

EMBALAJE Y TRANSPORTE:

  • Entrega en 24-48 horas.
  • Opción 1: Palet box a granel.
  • Opción 2: cajas de 12 unidades.
  • Consultar otras formas de embalaje.

Descripción

  • Los soportes de instalaciones son de chapa galvanizada de acero base, del tipo DX51, revestimiento Z-275, aspecto estrella normal (N).
  • Longitudes para perfilería de 400 mm. y 600 mm.
  • Espesor de 1mm: cargas hasta 40 kg. por soporte.
  • Espesor de 1,5mm: cargas hasta 90 kg. por soporte.
